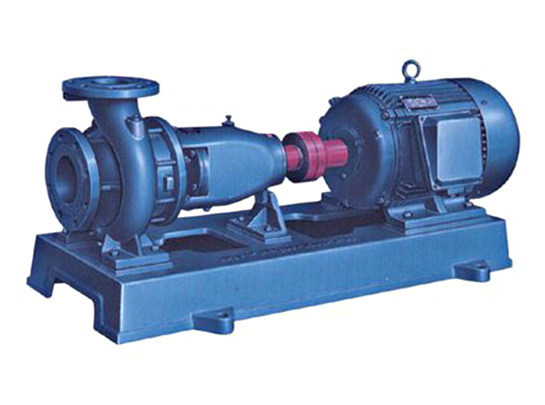

離心泵的基本構造是由六部分組成的分別是葉輪，泵體，泵軸，軸承，密封環，填料函。ISG生活給水泵,生活用泵，小區水泵，生活給排水設備，根據 IS、IR型離心泵性能參數和立式泵的獨特結構組合設計，并嚴格按照 ISO2858 要求進行設計制造，采用國內優質水力模型進行設計而成,是最理想的新一代臥式泵產品。該產品一律采用硬質合金機械密封。 應用范圍： ISW 型泵適用于工業和城市給排水，如高層建筑增壓送水,園林噴灌，消防增壓,遠距離輸送，暖通制冷循環、浴室等增壓及設備配套,使用溫度不超過85℃。ISWR 型泵廣泛適用于：冶金、化工、紡織、造紙、以及賓飯館店等鍋爐熱源水增壓、輸送、及城市采暖系統,SGWR型使用溫度不超過120℃。
1、葉輪是離心泵的核心部分，它轉速高出力大，葉輪上的葉片又起到主要作用，葉輪在裝配前要通過靜平衡實驗。葉輪上的內外表面要求光滑，以減少水流的摩擦損失。
2、泵體也稱泵殼，它是水泵的主體。起到支撐固定作用，并與安裝軸承的托架相連接。
離心泵圖冊
離心泵圖冊(3張)
3、泵軸的作用是借聯軸器和電動機相連接，將電動機的轉矩傳給葉輪，所以它是傳遞機械能的主要部件。
4、滑動軸承使用的是透明油作潤滑劑的，加油到油位線。太多油要沿泵軸滲出，太少軸承又要過熱燒壞造成事故！在水泵運行過程中軸承的溫度最高在85度，一般運行在60度左右。
5、密封環又稱減漏環。
6、填料函主要由填料、水封環、填料筒、填料壓蓋、水封管組成。填料函的作用主要是為了封閉泵殼與泵軸之間的空隙，不讓泵內的水流流到外面來也不讓外面的空氣進入到泵內。始終保持水泵內的真空！當泵軸與填料摩擦產生熱量就要靠水封管住水到水封圈內使填料冷卻！保持水泵的正常運行。所以在水泵的運行巡回檢查過程中對填料函的檢查是特別要注意！在運行600個小時左右就要對填料進行更換。
